TK36Y
产品介绍：

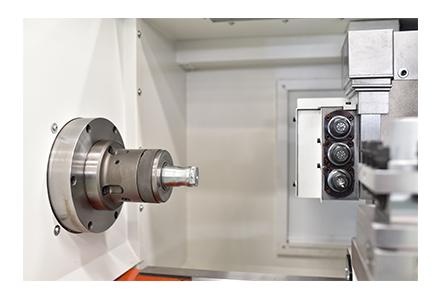

TK36Y是专门针对小型有色金属加工而开发的车铣一体式数控车床，可完成各种车削功能，配置Y轴动力单元，也可对工件进行铣削、钻孔、攻丝等加工。
产品特点：
1）采用独立主轴结构，运转平稳，无级调速；

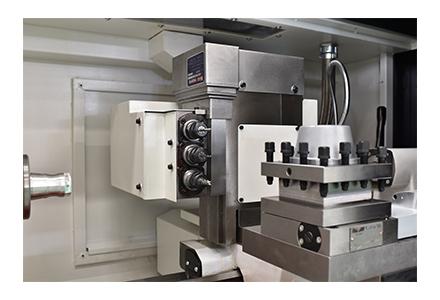

2）配置动力单元，可实现铣削、钻孔、攻丝等加工；
3）液压筒夹夹紧、松开，均可脚踏控制，操作方便快捷；
4）分离式冷却水箱维护清理方便。
适用行业：
适用于轻工行业及其它机械行业中小型零件，尤其是有色金属高速、高效的加工需求，也可满足高校教学实训需求。
技术规格：
|
项 目 |
单位 |
规格参数 |
|
|
加工 范围 |
最大棒料直径 |
mm |
Φ42 |
|
最大车削长度 |
mm |
120 |
|
|
主
轴 |
主轴通孔直径 |
mm |
Φ57 |
|
主轴头型式 |
|
ISO702/Ⅰ A2-5 |
|
|
主轴转速 |
r/min |
140-3000(无级) |
|
|
主轴最大输出扭矩 |
N·m |
83 |
|
|
液压筒夹规格 |
|
CR42A5 |
|
|
主电机功率 |
kW |
5.5 |
|
|
床 鞍 |
移动距离X/Y/Z |
mm |
140/120/590 |
|
快速移动速度X/Y/Z |
m/min |
6/6/8 |
|
|
刀 架 |
工位数/型式 |
|
4（立式） |
|
刀具尺寸 |
mm |
20×20 |
|
|
动 力 刀 具 单 元 |
夹头规格 |
|
ER20 |
|
最大刀具容量 |
把 |
3 |
|
|
最高转速 |
r/min |
3500 |
|
|
最大铣刀直径 |
mm |
Φ10 |
|
|
最大钻孔直径 |
mm |
Φ10 |
|
|
最大攻丝直径( |
mm |
M8 |
|
|
其 它 |
电源 |
kVA |
12 kVA |
|
主电机皮带 |
|
3V-710 |
|
|
体积（长×宽×高） |
mm |
2370×1280×1610 |
|
|
总重量 |
kg |
1700 |
|
