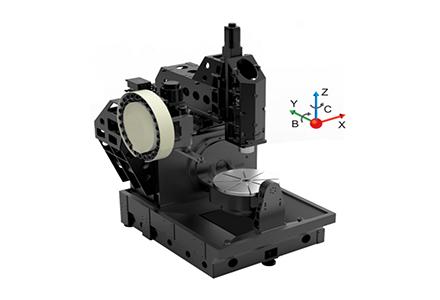

BMC-630V五轴立式加工中心采用稳定的C型结构，高刚性的底座，以支撑摇摆的B、C轴旋转，X/Y轴使用十字滑台的设计，标配高速电主轴、直驱数控转台，可用于复杂曲面、多面体零件等精密铣加工。
产品特点：
1）西门子840D数控系统；
2）五轴联动铣加工，精密切削复杂零件，一次装夹，减少工作量；
3）B、C转台双直驱回转轴，内置大扭矩力矩电机，高精度，高动态响应，精度保持性好；

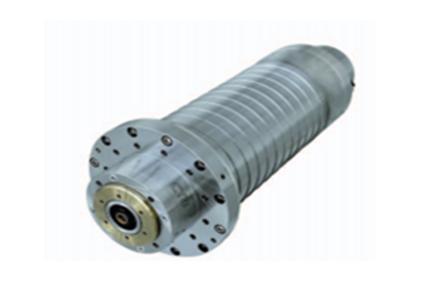

4）铣削主轴采用BT40-12000r/min，扭矩70Nm，大幅提高加工效率及加工精度，降低机床噪音和振动；
5）主轴采用外置式水冷机循环冷却,控制主轴温升；
6）采用24圆盘刀库，结构紧凑、性能可靠，换刀迅速；
7）精密高速滚柱导轨，滚珠丝杠，进口丝杠轴承，保证机床刚性和精度；
8）线性导轨和滚珠丝杠采用集中式微量油脂润滑系统，解决废油污染问题，避免油液混合造成切削液变质问题，延长维护周期。
适用行业：
适用于新能源汽车电机、变速箱、发动机、模具、机器人、医疗器械等制造业。
|
项目 |
单位 |
规格 |
|
|
行程 |
X轴（左/右） |
mm |
600 |
|
Y轴（前/后） |
mm |
450 |
|
|
Z轴（上/下） |
mm |
400 |
|
|
B轴（倾斜） |
° |
-35~+110 |
|
|
C轴（回转） |
° |
360 |
|
|
主轴端面至工作台距离 |
mm |
150-550 |
|
|
工作台 |
直径 |
mm |
630 |
|
最大承重（水平） |
kg |
500 |
|
|
最大承重（垂直） |
kg |
300 |
|
|
T型槽（宽度×槽数） |
mm |
14H8×8 |
|
|
主轴 |
额定扭矩 |
Nm |
70 |
|
额定转速 |
rpm |
1500 |
|
|
最高转速 |
rpm |
12000 |
|
|
主轴锥孔 |
|
BT40 |
|
|
额定功率 |
kW |
11 |
|
|
进给速度 |
快移速度（X/Y/Z） |
m/min |
36 |
|
快移速度（B/C） |
r/min |
50 |
|
|
切削进给速度（X/Y/Z） |
m/min |
20 |
|
|
切削进给速度（B/C） |
r/min |
30 |
|
|
刀库 |
刀柄型号 |
|
BT40 |
|
刀具容量 |
pcs |
24 |
|
|
最大刀具直径（满刀） |
mm |
80 |
|
|
最大刀具直径（邻空） |
mm |
120 |
|
|
最大刀具长度 |
mm |
300 |
|
|
最大刀具重量 |
kg |
8 |
|
|
电机 |
X/Y/Z电机额定功率 |
kW |
2.2 |
|
B轴 |
kW |
13.3 |
|
|
C轴 |
kW |
3.7 |
|
|
电源 |
电压 |
V |
380 |
|
相数 |
|
三相五线 |
|
|
频率 |
Hz |
50 |
|
|
满载电流 |
A |
75 |
|
|
容量 |
kVA |
45 |
|
|
机床尺寸 |
体积（长×宽×高） |
mm |
3750×2800×2850 |
|
机床重量 |
净重 |
kg |
6500 |
