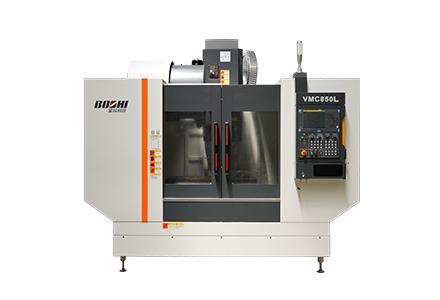

立式加工中心
-
VMC标准系列
-
BV系列
-
重载型
-
高精型
机床X、Y轴采用线性导轨，Z轴采用矩形淬硬滑动导轨。
该系列机床适用于阀类、凸轮、模具、板盘类和箱体类零件的铣、钻、扩、镗、攻、锪等加工工序，适用加工各种形状复杂的二、三维凹凸模型及复杂的型腔和表面，既可用于中小批量多品种加工生产，也可以进入自动线进行批量生产。
产品特点：

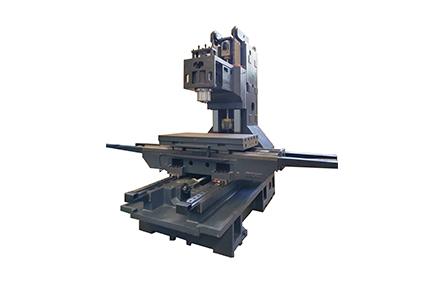

1）机床整体为C形结构，采用人字型立柱，箱型滑台及底座，使得机床具有良好的刚性；
2）Z轴采用淬硬导轨，刚性高、负载能力强?；娌捎锰?、刮研工艺，有效降低了摩擦阻力，提高了精度保持性。
3）三轴进给采用大扭矩交流伺服电机直连、高精度预拉伸滚珠丝杠结构，刚性高、热稳定性好；
3）整体式主轴，采用精密角接触轴承、经过严格的预紧及动平衡试验，保证了主轴精度、刚性及热稳定性；
4）采用圆盘刀库，凸轮机械手换刀机构，换刀时间仅2.5秒（刀对刀），节省非切削时间，最多可容纳24把刀具；
适用行业：
适用于汽车、摩托车、机械制造、缝纫机、电机、仪器仪表等行业。
|
技术规格 |
单位 |
VMC850L |
VMC1060L |
VMC1270L |
VMC1580L |
|
|
工作台 |
工作台面积（宽X长） |
mm |
500×1000 |
600×1300 |
700×1360 |
800×1700 |
|
T型槽（数量-尺寸×间距） |
mm |
5-18×90 |
5-18×120 |
5-18×122 |
5-22×135 |
|
|
允许负载 |
kg |
600 |
1000 |
1000 |
1500 |
|
|
主轴 |
主轴锥孔 |
/ |
BT40 |
BT40 |
BT50 |
BT50 |
|
主轴电机功率（连续/15min.过载） |
kW |
7.5/11 |
11/15（FANUC） |
15/18.5（FANUC） |
15/18.5（FANUC） |
|
|
主轴最高转速 |
r/min |
8000 |
8000 |
7000 |
7000 |
|
|
行程 |
X轴左右行程 |
mm |
800 |
1000 |
1200 |
1500 |
|
Y轴前后行程 |
mm |
500 |
600 |
700 |
800 |
|
|
Z轴上下行程 |
mm |
600 |
600 |
600 |
700 |
|
|
主轴端至工作台面距离 |
mm |
80-680 |
80-680 |
87-687 |
130-830 |
|
|
主轴中心至立柱导轨距离 |
mm |
560 |
655 |
785 |
810 |
|
|
进给 |
X、Y轴快速移动速度 |
m/min |
32 |
36 |
24 |
20 |
|
Z轴快速移动速度 |
m/min |
20 |
20 |
20 |
20 |
|
|
最大切削进给速度 |
mm/min |
10000 |
10000 |
10000 |
10000 |
|
|
刀库 |
刀库容量 |
pcs |
16/20/24 |
16/20/24 |
24/32 |
24/32 |
|
最大刀具重量 |
kg |
8 |
8 |
15 |
15 |
|
|
精度 |
定位精度(GB/T18400-2010) |
mm |
0.009/0.008/0.010 |
0.010/0.010/0.010 |
0.020/0.018/0.020 |
0.028/0.018/0.020 |
|
重复定位精度(GB/T18400-2010) |
mm |
0.006/0.005/0.008 |
0.008/0.006/0.008 |
0.016/0.010/0.013 |
0.018/0.010/0.013 |
|
|
其它 |
气源流量 |
L/min |
350 |
350 |
350 |
350 |
|
气压 |
MPa |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
|
|
机床毛重 |
kg |
6500 |
8000 |
9500 |
13000 |
|
|
机床净重 |
kg |
6000 |
7500 |
9000 |
12500 |
|
|
外形尺寸 |
mm |
2800x2300x3100 |
3200× 2750×3200 |
3600× 3200×3100 |
4300× 3750×3100 |
|
