CK514系列机床是采用线性滚动导轨的数控立式车床，该系列机床包含CK514/CK514A/CK514Z，配以FANUC 0i-TF（3B）数控系统和6工位刀架，适宜加工中小型盘、盖类零件，机床采用立式结构，装夹工件方便，占地面积小。
CK514Z是CK514的镜像机床，可以与CK514组成双胞胎加工单元，也可以单独使用。
产品特点：
1）高强度铸铁底座、立柱，有良好的稳定性和抗震性能。
2）立式结构，装夹工件方便，占地面积小。
3）分离式冷却水箱，便于清洗。
4）大功率交流主轴电机，即可输出大扭矩，又可高速运转，满足不同加工需要。

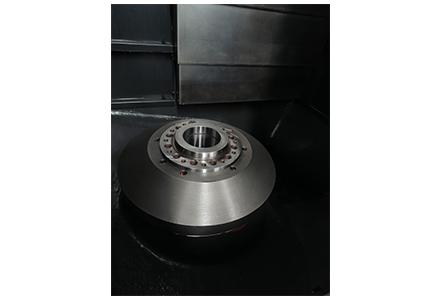

5）精密、高刚度弹筒式主轴结构，主轴采用进口高级润滑脂润滑，全封闭，免维护。
6）床鞍、立柱导轨采用超重负荷直线滚动导轨。

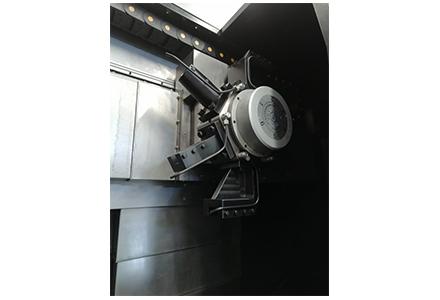

7）配备6工位立式电动刀架，刚性高、换刀迅速、可靠。
8）X/Z轴采用高精度滚珠丝杠和丝杠专用轴承，精度保持性好。
9）整体式全封闭防护，环保清洁。
适用行业：
适用于汽车、电子、模具、通讯、医疗器械、仪器仪表等行业。
|
项目 |
单位 |
CK514A |
CK514/CK514Z |
|
|
加工范围 |
最大回转直径 |
mm |
Φ650 |
Φ650 |
|
过床鞍最大切削直径（轴类） |
mm |
Φ450 |
Φ450 |
|
|
最大切削直径（盘类） |
mm |
Φ550 |
Φ550 |
|
|
最大切削高度 |
mm |
420 |
420 |
|
|
主轴 |
卡盘尺寸 |
mm |
Φ305 |
Φ305 |
|
主轴头型式 |
GB/T5900.1 |
A2-8 |
A2-8 |
|
|
主轴转速范围 |
r/min |
50-2500 |
30-3000 |
|
|
主轴电机功率 |
Kw |
22/30 |
18.5/22 |
|
|
床鞍 |
快速移动速度 |
m/min |
X轴：12 Z轴：16 |
X轴：12 Z轴：16 |
|
X/Z轴行程 |
mm |
X轴：450 Z轴：550 |
X轴：450 Z轴：550 |
|
|
刀架 |
刀位数 |
|
6 |
6 |
|
刀具装夹尺寸 车削/镗孔 |
mm |
32X32/Φ50 |
32X32/Φ50 |
|
|
其他 |
电源 |
kVA |
50 |
50 |
|
机床体积 长×宽×高：不含排屑器 |
mm |
2400X1880X2850 |
2400X1880X2850 |
|
|
机床重量 |
kg |
6000 |
6000 |
|
注：上表为标准配置时的参数，选择其他配置时参数有变化。
