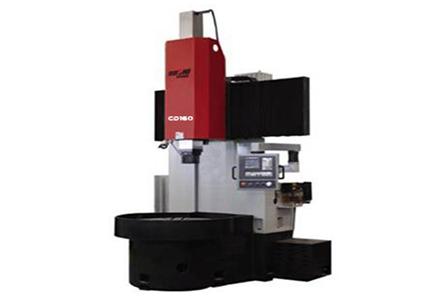

CD160数控立式车床是主体结构为底座、单立柱式结构的数控立车，采用工作台、定梁、方滑枕、单刀座结构，配备加高防护及冷却装置，是一款高刚性、高性价比的经济型数控立式车床，可进行车削各种内外圆柱面、圆锥面、圆弧曲面等加工。
产品特点：
1）底座、立柱及横梁采用高强度铸铁，吸震性好；大跨距淬硬导轨，并进行贴塑、刮研工艺，耐磨性好，摩擦阻力小，精度保持性长久。
2）对称式箱式结构，高刚性，可承载大扭矩重切削。

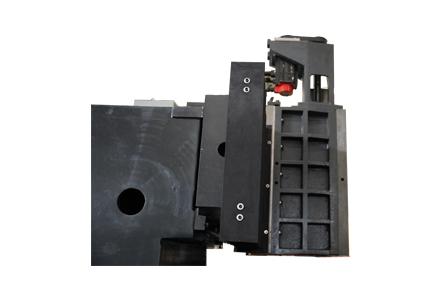

3）滑枕采用方形结构，刚性高，变形小，精度好。
4）固定式横梁，刚性好、精度高。
5）单刀座结构，刚性好、精度稳定可靠。
6）集中式机床操作面板，使操作更加方便、快捷。
7）加高防护及冷却装置，整机成本低，性价比高。
适用行业：
适用于电机壳体、大中型盘套、盖类等零件的加工。适用于机电、汽车、风电、工程机械等行业。
|
项 目 |
技术参数 |
|
|
加 工 范 围 |
工作台直径mm |
1400 |
|
最大回转直径mm |
Φ1600 |
|
|
最大车削直径mm |
Φ1600 |
|
|
最大工件长度mm |
500/900(加高立柱) |
|
|
最大工件重量kg |
4000 |
|
|
工作台 |
工作台转速r/min |
5-150 |
|
工作台最大扭矩N.m |
6300 |
|
|
主电机功率(连续/30分钟) kW |
22/30 |
|
|
进给 |
X轴移动距离mm |
900 |
|
滑枕移动距离mm |
500/900(加高立柱) |
|
|
快速移动速度 X/Z mm/min |
10/10 |
|
|
伺服电机扭矩 X/Z Nm |
28.4/28.4 |
|
|
伺服电机功率 X/Z kW |
5.9/5.9 |
|
|
滚珠丝杠直径 X/Z mm |
Φ50/Φ50 |
|
|
刀架 |
刀位数 |
3(同时2) |
|
刀具尺寸mm |
32X32 |
|
|
其它 |
电源kVA |
35 |
|
体积（长×宽×高）mm |
3205×2910×3500(加高立柱) 3205×2910×4060(加高立柱、加高防护) |
|
|
总重量kg |
13000/14000(加高立柱、加高防护) |
注：上表为标准配置中KND2000T系统时的参数，选择其他配置时参数有变化。
