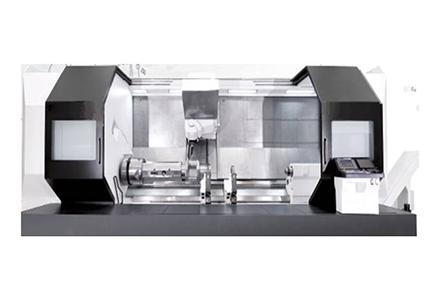

BH1000V是一款具有五轴五联动功能的卧式车铣复合加工中心?；才渲糜蠿、Y、Z、B、C1/C2轴，可实现车、铣、镗、钻、齿加工、磨等工序复合加工；尤其适用于直线度、圆柱度、平行度、跳动要求小的高精加工、深孔加工及重型零件的加工。公司致力于复杂零件加工要求的分析，开发相关附件为每个用户提供可定制的有效的整体解决方案。
产品特点：
床 身：床身采用高强度铸铁铸造，机床刚性及稳定性好；
主 轴 箱：机械主轴采用双电机主从模式，连接齿轮箱，双档变速，主电机功率可选择，主轴夹紧力可调。可根据用户需求配置电主轴；
传动驱动：X/Y/Z轴均配置双电机，传递扭矩大，移动速度快，五轴全闭环控制，加工精度高；
加工能力：工件一次装夹完成多道工序加工，装夹误差少，生产效率高；

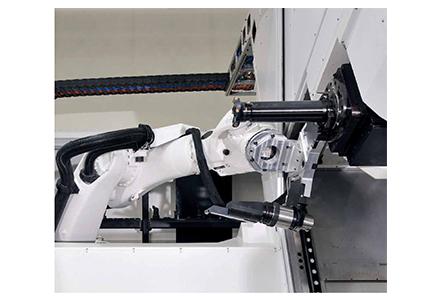

刀 库：采用仓储式刀库，配备工业机器人实现刀具及附件头快速更换，刀库容量扩充方便，可根据用户需求配置链式/圆盘刀库；
适用行业：

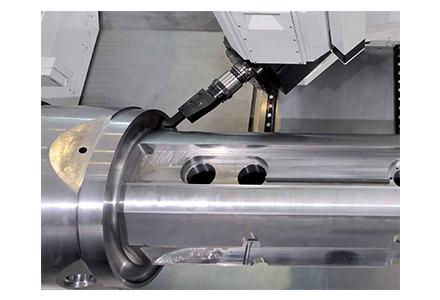

1）能源领域的汽轮机转子轴、水轮机传动轴、发电机传动轴、风电齿轮箱传动轴等；
2）其他领域的空气压缩机公转子和母转子、石油天然气行业的深孔钻头等零件的复合加工；
|
|
项目 |
单位 |
主轴+尾座配置 |
双主轴配置 |
|
加 工 范 围 |
床身上最大回转直径 |
mm |
Φ1020 |
Φ1020 |
|
工件最大长度 |
mm |
5000 |
4500 |
|
|
工件最大重量 |
kg |
10000 |
3000 |
|
|
主 轴
|
主轴结构 |
|
机械主轴 |
电主轴 |
|
主轴头型式 |
|
A2-15 |
A2-11 |
|
|
主轴锥孔规格 |
|
1:20 |
1:20 |
|
|
主轴通孔直径 |
mm |
Φ185 |
Φ120 |
|
|
主轴车削最高转速 |
rpm |
1650 |
2400 |
|
|
主轴铣削最高转速 |
rpm |
40 |
40 |
|
|
主电机功率 |
kW |
53+53 |
72 |
|
|
主轴车削最大扭矩S1(100%) |
Nm |
8264 |
1370 |
|
|
主轴铣削最大扭矩S1(100%) |
Nm |
6200 |
1370 |
|
|
铣 削 主 轴 |
铣削电机功率S1(100%) |
kW |
61 |
33 |
|
最高转速 |
rpm |
3200 |
5000 |
|
|
最大扭矩 S1(100%) |
Nm |
733 |
225 |
|
|
轴承前端内/外径 |
mm |
Φ180/Φ130 |
Φ180/Φ130 |
|
|
内冷 |
bar |
70 |
70 |
|
|
B 轴 |
最大转速 |
rpm |
16 |
16 |
|
最大扭矩 |
Nm |
1780 |
1780 |
|
|
鼠齿盘分度角度 |
º |
2.5 |
2.5 |
|
|
最小分度角度 |
º |
0.001 |
0.001 |
|
|
摆角范围 |
º |
-20/+180 |
-20/+180 |
|
|
X 轴 |
快进速度 |
m/min |
40 |
20 |
|
行程 |
mm |
1130 |
900 |
|
|
Y 轴 |
快进速度 |
m/min |
40 |
12 |
|
行程 |
mm |
600 |
600 |
|
|
Z 轴 |
快进速度 |
m/min |
30 |
20 |
|
行程 |
mm |
5200 |
4700 |
|
|
副 主 轴
|
主轴头型式 |
|
/ |
A2-11 |
|
主轴锥孔规格 |
|
/ |
1:20 |
|
|
主轴通孔直径 |
mm |
/ |
Φ120 |
|
|
主轴车削最高转速 |
r/min |
/ |
2400 |
|
|
主轴铣削最高转速 |
|
/ |
40 |
|
|
主电机功率 |
kW |
/ |
72 |
|
|
主轴车削最大扭矩S1(100%) |
Nm |
/ |
1370 |
|
|
主轴铣削最大扭矩S1(100%) |
Nm |
/ |
1370 |
|
|
尾 座 |
套筒直径 |
mm |
Φ260 |
/ |
|
套筒行程 |
mm |
250 |
/ |
|
|
刀 库 |
刀库容量 |
把 |
40 |
40 |
|
刀柄形式 |
|
HSK-A100/C8/BT50 |
||
|
|
数控系统 |
|
西门子ONE |
|
