产品介绍：

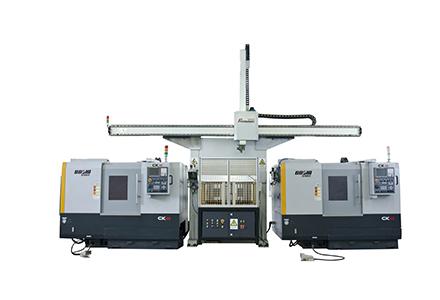

BHL系列桁架机器人加工设备采用宝鸡机床CK系列数控车床或CH系列车削中心，配置桁架机器人、料库、翻转台、待料台等自动化设备，实现工件车、钻、镗削自动加工。
BHL系列桁架机器人可根据用户工件，进行定制化开发。公司由专业技术团队提供工件工艺流程制定、设备选型、生产线集成的整体解决方案，打造满足用户需求的柔性加工单元，达到减少人工、降低劳动强度、提高生产效率、保证产品质量的目的。
特点：
1、横梁、立柱均为钢材，保证了桁架高速运行时的稳定性以及可靠性。
2、X/Z轴均采用齿轮齿条传动，配合直线导轨，定位精度高且响应性好。
3、手爪部分采用知名品牌气动手爪，毛坯和成品零件上下料夹取可靠、高效。
4、采用桁架专用操作系统，配备手持示教器，操作简单易上手。
技术规格：
|
型号 |
BHL05 |
BHL10 |
BHL20 |
BHL40 |
|
单爪抓取工件重量(kg) |
5 |
10 |
20 |
40 |
|
X轴快移速度(m/min) |
160 |
100 |
80 |
80 |
|
Z轴快移速度(m/min) |
120 |
80 |
80 |
80 |
|
桁架操作系统 |
广州数控、FANUC可选 |
|||
|
横梁(X轴)材质 |
钢梁 |
|||
|
横梁(X轴)导轨 |
直线导轨 |
|||
|
横梁(Z轴)材质 |
铝梁 |
|||
|
横梁(Z轴)导轨 |
直线导轨 |
|||
|
驱动方式 |
伺服电机+减速机 |
|||
|
盘类料库 |
||||
|
最大工件直径（mm） |
Φ25-Φ300可选 |
|||
|
工位数 |
8、10、12、16、20工位可选 |
|||
|
轴类料库 |
||||
|
最大工件直径mm |
Φ20-Φ100可选 |
|||
|
工件最大长度mm |
100-500可选 |
|||
