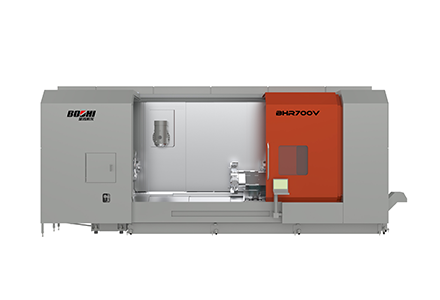

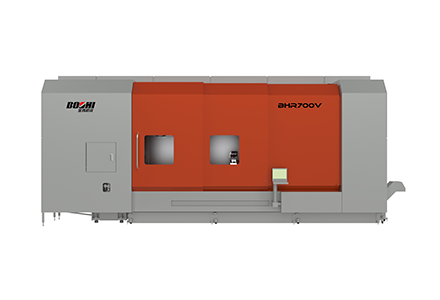

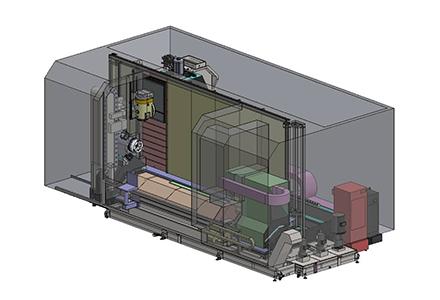

BHR700V车铣中心是宝鸡机床集团有限公司采用先进研发手段开发卧式五轴车铣加工中心产品，机床采用卧式对列双主轴布局，上刀塔为回转B轴，下刀塔为卧式动力刀塔型结构，机床采用高速车、铣电主轴，滚柱线轨导轨副，车铣链式刀库，机床具有5轴联动、车铣复合、高速高精度等特点。
设备用于对复杂轴类零件等精密车、铣复合加工，广泛应用于汽车、模具等制造业，特别适合能源、油气、挤出机螺杆、塑料机械、曲轴及通用加工领域，为用户提供客户化的加工方案。
|
项目 |
单位 |
标准规格 |
副主轴规格 |
|
|
加工范围 |
床身上的回转直径 |
mm |
φ700 |
φ700 |
|
拖板上的回转直径 |
mm |
φ500 |
φ500 |
|
|
最大加工直径（上刀塔/下刀塔） |
mm |
φ700/- |
φ700/φ490 |
|
|
最大加工长度 |
mm |
2594 |
2594 |
|
|
主轴过棒料能力 |
mm |
φ77 |
φ77 |
|
|
行程 |
X1轴 |
mm |
845 |
845 |
|
X2轴 |
mm |
- |
270 |
|
|
Z1轴 |
mm |
2680 |
2680 |
|
|
Z2轴 |
mm |
- |
2600 |
|
|
W轴(第2主轴或尾座) |
mm |
2400 |
2600 |
|
|
Y轴(上刀塔) |
mm |
430(±215) |
430(±215) |
|
|
B轴 |
deg |
±120 |
±120 |
|
|
C轴 |
deg |
旋转轴 |
旋转轴 |
|
|
进给 |
快速进给速度 X1轴/X2轴 |
m/min |
50/- |
50/40 |
|
Z1轴/Z2轴 |
m/min |
40/- |
40/40 |
|
|
Y轴(上刀塔) |
m/min |
40 |
40 |
|
|
W轴 |
m/min |
8 |
30 |
|
|
B轴 |
r/min |
40 |
40 |
|
|
C轴 |
r/min |
200 |
200 |
|
|
导轨方式 X/Y/Z/W轴 |
|
滚柱线性导轨 |
||
|
第１主轴 |
卡盘尺寸 |
inch |
10" |
|
|
转速 |
r/min |
max 4000 |
||
|
电机功率(30min/Cont) |
kw |
27/21 |
||
|
最大扭矩 |
Nm |
330 |
||
|
分度角度(C轴) |
deg |
0.0001 |
||
|
主轴鼻端 |
- |
A2-8 |
||
|
主轴通孔直径 |
mm |
φ91 |
||
|
主轴轴承内径 |
mm |
φ130 |
||
|
第2主轴 |
卡盘尺寸 |
inch |
- |
10" |
|
转速 |
r/min |
- |
max 4000 |
|
|
电机功率(30min/Cont) |
kw |
- |
27/21 |
|
|
最大扭矩 |
Nm |
- |
330 |
|
|
分度角度(C轴) |
deg |
- |
0.0001 |
|
|
主轴鼻端 |
- |
- |
A2-8 |
|
|
主轴通孔直径 |
mm |
- |
φ91 |
|
|
主轴轴承内径 |
mm |
- |
φ130 |
|
|
上刀塔 |
刀具形式 |
|
HSK-A63 |
|
|
B轴分度角度 |
deg |
5 |
||
|
B轴分度方式 |
|
伺服电机+滚柱蜗轮减速 |
||
|
B轴分度时间 |
s |
1/90° |
||
|
刀具安装位置 |
把 |
1 |
||
|
车削刀具尺寸 外径／内径 |
mm |
□25/40 |
||
|
铣主轴转速 |
r/min |
max 12000 |
||
|
铣主轴(30min/Cont) |
kw |
26/ |
||
|
铣主轴最大扭矩 |
Nm |
120 |
||
|
中心出水压力 |
MPa |
Max 7 |
||
|
下刀塔 |
刀塔形式(车削/旋转刀具) |
|
- |
Turret(BMT-65) |
|
刀具把数 |
把 |
- |
12 |
|
|
车削刀具尺寸 外径／内径 |
mm |
- |
□25/40 |
|
|
旋转刀具主轴速度 |
r/min |
- |
max 5000 |
|
|
旋转刀具输出功率 |
kw |
- |
3.7 |
|
|
尾座 |
锥孔的形式 |
|
MT-5 |
- |
|
尾座轴的移动量 |
mm |
2400 |
- |
|
|
ATC |
刀柄形式 |
|
HSK-A63 |
|
|
刀具收纳把数 |
把 |
40（72、110） |
||
|
刀具最大直径 |
mm |
φ90/φ125(无相邻接刀具) |
||
|
|
最大刀具长度 |
mm |
500 |
|
|
NC装置 |
SIEMENS |
|
840D |
|
