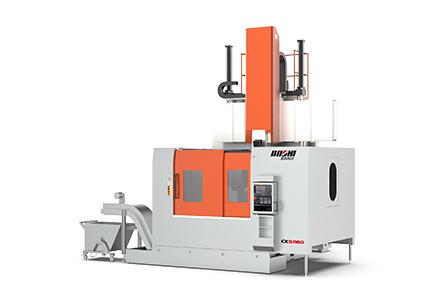

CK51160数控立式车床是主体结构为底座、单立柱式结构的数控立车，采用工作台、动梁、T型滑枕、四工位电动刀架结构，是一款高刚性、大扭矩及优良精度保持性的全功能数控立式车床，可进行车削各种内外圆柱面、圆锥面、圆弧曲面、公英制螺纹等加工，特别适用于大中型盘套、盖类等零件的加工。
产品特点：
1）底座、立柱及横梁采用高强度铸铁，吸震性好；大跨距淬硬导轨，并进行贴塑、刮研工艺，耐磨性好，摩擦阻力小，精度保持性长久。
2）对称式箱式结构，高刚性，可承载大扭矩重切削。
3）滑枕采用T型结构，刚性高，变形小，精度好。
4）大功率高扭矩交流主轴电机，配两档变速箱，即可输出大扭矩，又可高速运转，满足不同加工需要。
5）可升降式横梁，采用分档定位机构，以适应不同工件的加工。
6）配备油冷机，使主传动系统有良好的润滑及冷却，保证机床精度及寿命。
7）分离式冷却水箱，移动、清洗方便。
8）斜8°四工位立式电动刀架，刚性高、换刀迅速。
9）整体式防护，环保清洁。
10）集中式机床操作面板，使操作更加方便、快捷。
适用行业：
适用于机电、汽车、风电、工程机械等行业。
|
项目 |
参数 |
|
|
加 工 范 围 |
工作台直径mm |
φ1250（可选φ1400） |
|
最大回转直径mm |
φ1600 |
|
|
最大车削直径mm |
φ1600 |
|
|
最大工件长度mm |
1200 |
|
|
最大工件重量kg |
8000 |
|
|
工作台 |
工作台转速r/min |
2~320 |
|
工作台最大扭矩Nm |
10630 |
|
|
主电机功率(连续/30分钟) kW |
37/45(α40) |
|
|
进给 |
移动距离X mm |
1045 |
|
横梁升降距离 mm |
800 |
|
|
滑枕移动距离Z mm |
900 |
|
|
横梁升降速度 mm/min |
2400 |
|
|
快速移动速度 X/Z m/min |
10/10 |
|
|
伺服电机扭矩 X/Z N.m |
30/22 |
|
|
伺服电机功率 X/Z kW |
7.0/4.0 |
|
|
滚珠丝杠直径 X/Z mm |
Φ63 /Φ50 |
|
|
刀架 |
刀位数 |
4 |
|
刀具尺寸（车削/镗孔）mm |
40X40（Φ50） |
|
|
其它 |
电源kVA |
75 |
|
体积（长×宽×高）mm |
4850X4800X5100(不含排屑器) |
|
|
总重量kg |
24000 |
