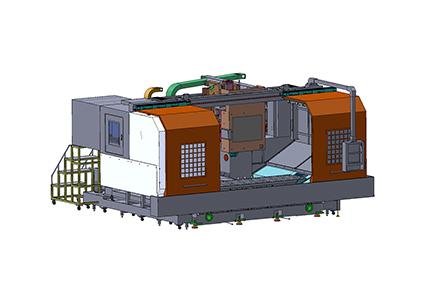

BV3180立式加工中心X/Y/Z三个坐标轴导轨副均采用高刚性滚柱式直线导轨，主轴传动采用进口主轴伺服电机，经减速箱实现两档变速，增大主轴转速范围，低转速扭矩大，可进行强力切削。主轴组采用BT50套筒式整体主轴，具有高精度，高刚性?；白笥乙贫猉轴，工作台前后移动为Y轴，主轴箱沿着滑鞍上下移动为Z轴。工作台仅前后移动，方便装卸工件，适合于大型、长条形状件工件的加工（车桥、型材、线性模组、桁架机械手横梁等），既可用于中小批量多品种加工生产，也可以进入自动线进行批量生产是代替龙门机床的不二选择。
产品特点：
1.机床整体为门型结构，采用双立柱，箱型滑鞍及主轴箱，使得机床具有良好的刚性；
2.X、Y、Z三轴均采用交流伺服电机与高精度C3级预拉伸滚珠丝杠直接传动，适宜于工件高精切削；
3.选配的立卧两用数控转台可以完成各种分度工作，分度精度0.001度，实现等分和不等分的孔、槽等连续特殊曲面的加工；
适用行业：
适用于汽车、模具、通讯、医疗器材、仪器仪表等行业。
|
项目 |
单位 |
规格 |
||
|
加工 范围 |
X轴行程 |
mm |
2600 |
|
|
Y轴行程 |
mm |
1200 |
||
|
Z轴行程 |
mm |
550 |
||
|
主轴中心到X轴导轨距离 |
mm |
710 |
||
|
主轴中心到立柱前端距离 |
mm |
830 |
||
|
主轴端面距工作台距离 |
mm |
500-1050 |
||
|
工作台 |
工作台面积（长x宽） |
mm |
3100*800 |
|
|
主轴 |
锥孔 (7:24) |
|
BT50 |
|
|
转数范围 |
r/min |
10～4500 |
||
|
输出扭矩 |
Nm |
770 |
||
|
主轴电机功率 |
kw |
22 |
||
|
主轴传动方式 |
|
同步带 |
||
|
刀具 |
刀柄型号 |
|
MAS403 BT50 |
|
|
进给 |
快速移动X/Y/Z |
m/min |
20/20/16 |
|
|
三轴进给电机扭矩（X/Y/Z） |
Nm |
30/30/38 |
||
|
进给速度 |
mm/min |
0-4000 |
||
|
刀库 |
刀库形式 |
|
链式 |
|
|
刀库容量 |
pcs |
32 |
||
|
最大刀具长度 |
mm |
420 |
||
|
最大刀具重量 |
kg |
25 |
||
|
最大刀盘直径 |
满刀 |
mm |
Ф120 |
|
|
相邻空刀 |
mm |
Ф240 |
||
|
换刀时间（t-t） |
s |
3.5 |
||
|
定位精度 |
执行标准 |
|
GB/T18400.4-2010 |
|
|
X轴 |
mm |
0.012 |
||
|
Y轴 |
mm |
0.01 |
||
|
Z轴 |
mm |
0.01 |
||
|
重复定位精度 |
X轴 |
mm |
0.006 |
|
|
Y轴 |
mm |
0.006 |
||
|
Z轴 |
mm |
0.006 |
||
|
机床重量 |
Kg |
约30000 |
||
|
电气总容量 |
KVA |
95 |
||
|
机床轮廓尺寸(约) |
mm |
6200×6050×4000 |
||
